Фильр-отсекатель ФО-45, 80

Фильтр-отсекатель предназначен для:

• - фильтрации светлых нефтепродуктов с вязкостью 0,55...60 мм*/сек от механических примесей с размерами свыше 0,1 мм;
• - перекрытия подачи жидкости после отключения насоса, что предотвращает отток жидкости из счетчика, а следовательно исключает занижение показаний счетчика от фактической величины отпущенной жидкости.

Фильтр-отсекатель устанавливается перед счетчиком жидкости на наливных магистралях. Для удаления воды и грязи в нижней части корпуса предусмотрена пробка. Общий вид фильтра-отсекателя приведен на рисунке. Примечание - Стыковочные фланцы, по согласованию с заказчиком, выполняются под конкретные стыкуемые узлы (насос, счетчик).

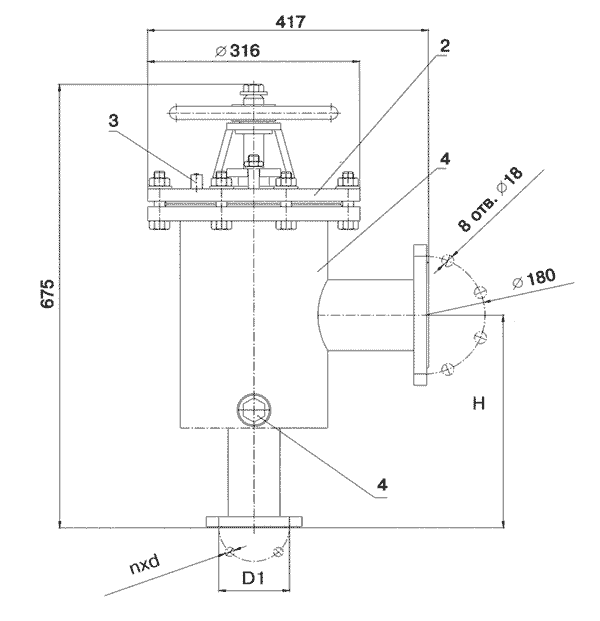

Габариты ФО-45

Обозначение: 1. корпус; 2. крышка; 3. клапан; 4. штуцер сливной с пробкой.
