Конденсаторы для подвижного состава железных дорог КПС, КЭП, КЭПМ
Конденсаторы для подвижного состава железных дорог КПС, КЭП, КЭПМ предназначены для повышения коэффициента мощности электроустановок переменного тока частоты 50 Гц на железнодорожном транспорте.

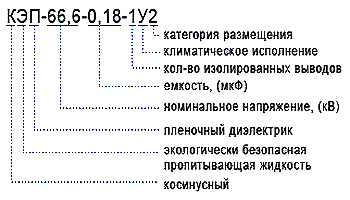

Маркировка конденсаторов
| Типономинал | Номинальное значения | Количество | Размеры корпуса, (длина х ширина х высота), мм |
Высота с выво- дами, мм |
Масса, кг, не более | ||||
| Напряжение, кВ | Мощность, квар |
Емкость, мкФ | Емкость группы, мкФ | групп | изолиро- ванных выводов |
||||
| ПС-0,5-19 О2 | 0,5 | 19 | 242 | 121 | 2 | 3 | 380 х 120 х 161 | 238 | 6 |
| КПС-0,5-38 О2 | 38 | 484 | 241,9 | 380 х 120 х 201 | 278 | 10 | |||
| КЭП-2,7-250-1У1 | 2,7 | 250 | 109,2 | - | - | 1 | 350 х 150 х 800 | 947 | 65 |
| КЭП-2,7-250-2У1 | 2 | ||||||||
| КЭПМ-2,7-250-1У1 | 1 | 310 х 150 х 980 | 1127 | 70 | |||||
| КЭПМ-2,7-250-2У1 | 2 | ||||||||
Конденсаторы типа КПС удовлетворяют требованиям МЭК 831-1,2. Изготавливаются в однофазном исполнении, не содержат пропитывающей жидкости («сухие»), пожаровзрывобезопасные. Диэлектрическая система конденсатора выполнена на основе металлизированной полипропиленовой пленки, восстанавливающей свои диэлектрические свойства после местного пробоя диэлектрика (самовосстановление).
Конденсаторы типов КЭП и КЭПМ удовлетворяют требованиям МЭК 871-1,2. Изготавливаются в одно-фазном исполнении, пропитаны экологически безопасной диэлектрической жидкостью, оснащены внутренними разрядными резисторами и внутренними плавкими предохранителями. Предохранители конденсаторов КЭП и КЭПМ удовлетворяют требованиям МЭК 871-4.
По требованию заказчика могут быть разработаны и изготовлены конденсаторы с другими значе-ниями напряжения и мощности.
