Токоприемники кольцевые ТКК-100, ТКК-200

Токоприемники кольцевые ТКК-100, ТКК-200 предназначены для подвода постоянного тока (напряжением до 440В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.

• Номинальное напряжение, В:
  • постоянного тока - 440
  • переменного тока - 660
• Рабочее положение вращения токоприемников – вертикальное, допустимое отклонение оси вращения не более 5°.
• Частота вращения щеток относительно колец не более 11 об/мин.
• Механическая износостойкость не менее 5 млн оборотов, из них 2,5 млн оборотов в одну сторону и 2,5 млн оборотов в обратную.

Конструктивное исполнение

Токоприемники ТКК-100, ТКК-200 состоят из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.

Корпус представляет собой два основания скрепленных четырьмя стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем. При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.

При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами. При этом корпус связан тягами с поворотной частью грузоподъемного крана а сердечник крепится к неподвижной колонне уголками.

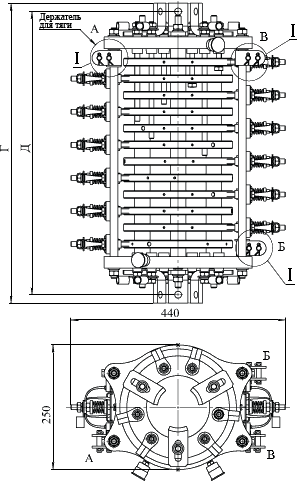

Рис.1. Схематическое изображение токоприемников ТКК-100

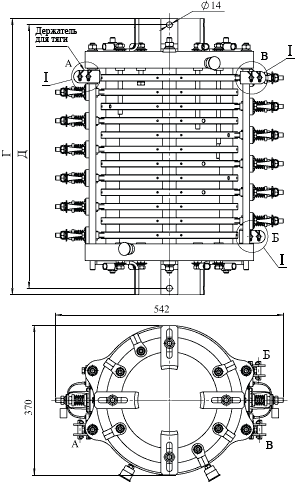

Рис.1.  Схематическое изображение токоприемника ТКК-200
