Планочный изолятор И-1.7
Цена по-запросу
Планочный изолятор И-1.7 предназначен для электрической изоляции и механического крепления частей и устройств, находящихся под разными потенциалами в контактной сети трамваев и троллейбусов.
Модификации
- И-1.7Р,
- И-1.7П.
| Обозначение | Тип | А, мм | L, мм | В,мм | Масса, кг |
|
НЭ 018.00.00.00Р
|
И-1.7Р | 360 | 200 | 410 | 1,5 |
| 320 | 160 | 370 | 1,4 | ||
| 420 | 260 | 470 | 1,6 | ||
|
НЭ 018.00.00.00П
|
И-1.7П | 360 | 410 | 200 | 1,3 |
| 320 | 370 | 160 | 1,2 | ||
| 420 | 470 | 260 | 1,4 |

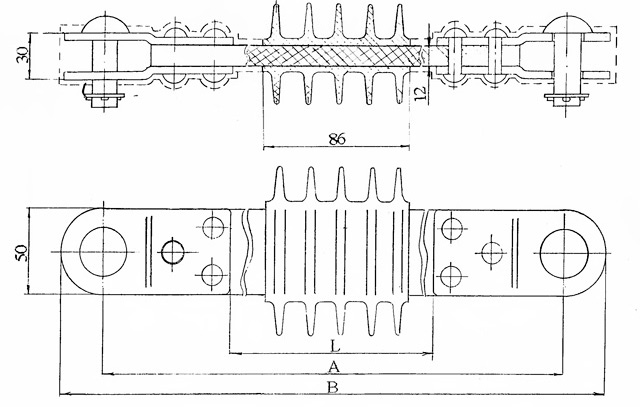

Рис.1.1. Схематическое изображение изолятора И-1,7Р

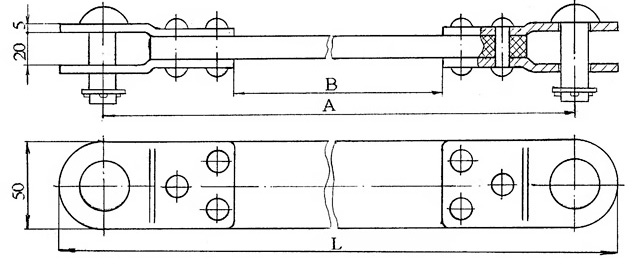

Рис.1.2. Схематическое изображение изолятора И-1,7П
