Узел крепления КГП-21

Артикул:

5147

Производитель:

Энергомаш ПТК, ООО

Наличие на складе:

Под заказ

Цена по-запросу

Узел крепления КГП-21 предназначен для крепления поддерживающих изолирующих подвесок к опорам воздушных линий электропередач и открытых распределительных устройств.

Типоисполнение

КГП-21-1,
КГП-21-2,
КГП-21-3.

Конструктивное исполнение

Узел крепления КГП-21 имеет механическую прочность, гарантирующую его номинальную разрушающую нагрузку при углах отклонения гирлянды до 45 градусов в направлениях вдоль и поперек линии электропередач и имеют размеры, соответствующие привязанным размерам унифицированных промежуточных опор.

Технические характеристики
Марка узла крепления	Размеры, мм								Разрушающая нагрузка кН, не менее	Масса, кг
Марка узла крепления	L	H	H1	d	B	d1	amax	amin	Разрушающая нагрузка кН, не менее	Масса, кг
КГП-21-1	100	113	38	27	29	28	16	12	210	4,4
КГП-21-2	100	118	14	24	29	28	16	12	210	3,0
КГП-21-3	100	-	38	24	-	-	16	12	210	1,22

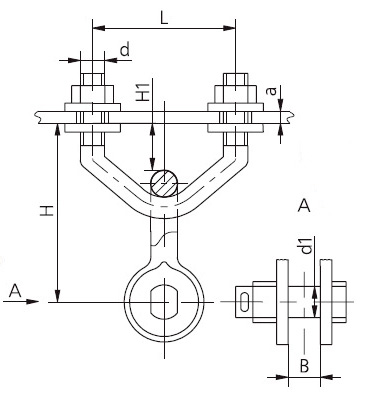

Рис.1.1Схематическое изображение узлов крепления КГП-21-1, КГП-21-2

Рис.1.1Схематическое изображение узлов крепления КГП-21-1, КГП-21-2

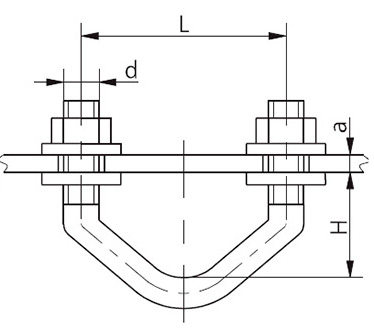

Рис.1.2 Схематическое изображение узлов крепления КГП-21-3

Рис.1.2 Схематическое изображение узлов крепления КГП-21-3
