Скоба трехлапчатая СКТ
Цена по-запросу
Скоба трехлапчатая СКТ предназначена для сцепления арматуры, рассчитанной на загрузку 40 кН, а также для изменения расположения оси шарнирности.
Конструктивное исполнение
Скоба СКТ имеет с одной стороны однолапчатую проушину, а с другой стороны двухлапчатую проушину и ввиду этого называется «трехлапчатой».
| Марка скобы | D | d | b | B | B1 | H | H1 | Разрушающая сила | Масса |
| мм | мм | мм | мм | мм | мм | мм | кН | кг | |
| СКТ-4-1 | 15 | 14 | 14 | 15 | - | 50 | - | 40 | 0,22 |
| СКТ-7-1 | 17 | 16 | 16 | 17 | 76 | 60 | 95 | 70 | 0,46 |
| СКТ-12-1 | 23 | 22 | 22 | 23 | 98 | 70 | 120 | 120 | 0,93 |
| СКТ-16-1 | 26 | 25 | 25 | 26 | 108 | 80 | 135 | 160 | 1,52 |
| СКТ-21-1 | 29 | 28 | 28 | 29 | 113 | 90 | 150,5 | 190 | 1,96 |
| СКТ-30-1 | 38 | 36 | 36 | 38 | 150 | 110 | 185 | 300 | 3,53 |
| СКТ-45-1 | 42 | 40 | 40 | 42 | 190 | 120 | 210 | 450 | 6,52 |
| СКТ-53-1 | 44 | 42 | 42 | 44 | 202 | 130 | 225 | 530 | 7,43 |
| СКТ-60-1 | 47 | 45 | 45 | 47 | 202 | 150 | 255 | 600 | 9,52 |

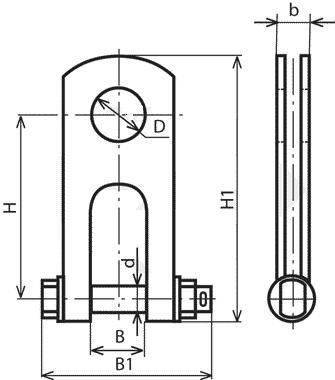

Рис.1. Схематическое изображение скобы СКТ
