Блок питания К115-02
Блок питания К115-02 предназначен для электропитания устройств в составе программируемых логических контроллеров (ПЛК) «Констар» серии 100, а также для электропитания маломощных электрических приборов и устройств, используемых в промышленной автоматике.
Исполнение
Конструктивно К115-02 выполнен на базе пластмассового корпуса, имеющего защелку для крепления к стандартному DIN-рельсу 35 мм. Внешний вид, габаритные и установочные размеры К115-02 приведены на рисунке 1. При монтаже К115-02 устанавливается на DIN-рельс вертикально.
К115-02 имеет светодиодную индикацию наличия входного и выходного напряжений. На передней панели К115-02 кроме индикаторов имеется маркировка: наименования входных и выходных цепей, номера контактов разъемов внешних подключений, код изделия и логотип предприятия-изготовителя.
Внешние цепи подводятся к контактам съемных клеммников, расположенных снизу и сверху корпуса. Схема подключения К115-02 приведена на рисунке 2. Выходные цепи «+24В» и «-24В» размножены на три контакта клеммника каждая для удобства подключения к К115-02 нескольких устройств.

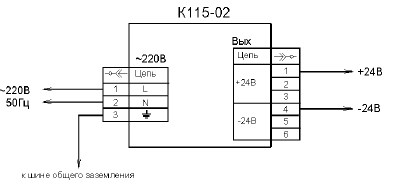

Рис.1. Схема подключения блока К115-02
| Наименование | Значения |
| Номинальное входное напряжение, В | 220 переменного тока |
| Диапазон входного напряжения, В | ~187…~242 |
| Ток, потребляемый от сети, А | ≤ 0,11 |
| Выходное напряжение, В | 24 нестабилизир. пост. тока |
| Выходная мощность, Вт | 20 |
| Диапазон выходного напряжения, В | 19…36 |
| Количество выходных каналов | 1 |
| КПД, % | 0,75 |
| Максимальный ток нагрузки, А | 0,83 |
| Ток холостого хода, мА | ≤ 20 |
| Гальваническое разделение входных цепей от выходных, В | 1500 |
| Степень защиты по ГОСТ 14254 | IP20 |
| Способ подключения внешних цепей | под винт |
| Сечение подводимых проводов, мм2 | ≤ 2,5 |

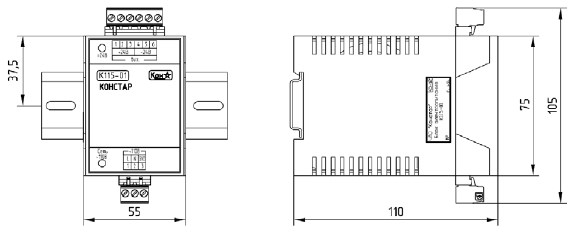

Рис.2. Габариты блока К115-02
Условия эксплуатации
Блок электропитания К115-02 предназначен для эксплуатации в районах с умеренным и холодным климатом в помещениях с искусственно регулируемыми климатическими условиями и в районах с влажным или сухим тропическим климатом в помещениях с кондиционированием воздуха.
По требованию заказчика возможно изготовление К115-02 для эксплуатации при температуре окружающего воздуха в пределах минус 20 до плюс 50 °С, при этом к маркировке кода блока электропитания на лицевой панели добавляют букву «Т» - К115-02 Т.
Рабочие условия эксплуатации:
- температура окружающего воздуха – от 5 до 55°С;
- верхнее значение относительной влажности - 95 % при 35 °С и более низких температурах без конденсации влаги;
- атмосферное давление – от 84,0 до 106,7 кПа (630-800 мм рт. ст.)
Содержание коррозионно-активных агентов в атмосфере помещения:
- сернистый газ - не более 50 мг/м² • сут. (не более 0,06 мг/м³ );
- хлориды - менее 0,15 мг/м² • сут.
